Détails sur le produit:
|
Utilisation: | Appareil ménager, bicyclette électrique, robot | Vitesse (T/MN): | 17-2836rpm |
---|---|---|---|
Type: | Moteur micro d'engrenage planétaire d'encodeur | Fonction de protection: | Totalement clos |
Couple: | 0.37-28.4kg.cm | Tension (V): | 24VDC |
Nom de produit: | Moteur planétaire de boîte de vitesse d'encodeur | Diamètre: | diamètre de 28mm |
Applications typiques: | Toy Model, rideau et autres électriques | Diamètre d'axe: | 6mm |
Surligner: | Moteur micro planétaire de la vitesse 340RPM,moteur micro de vitesse de 340rpm 24V,moteur planétaire de C.C 340rpm |

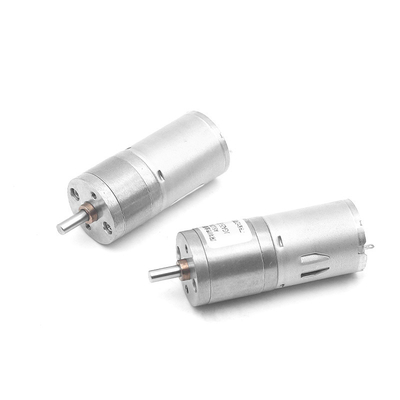

340 t/mn moteur micro planétaire de vitesse de moteur de réduction de vitesse de 12 volts avec l'encodeur
La décélération de planète de Hall Encoder 28Dim a embrayé des moteurs la longue durée où silencieuse Lare serrent à la clé dynamométrique C.C 12V 340 t/mn
Tension évaluée : 12VDC, chaîne de tension : 0-12VDC
Engrenage planétaire en métal
Couple : 7kg.cm maximum
Puissance : 6W maximum
Direction : ONDE ENTRETENUE, CCW
Fiche technique d'essai de charge dynamique : 12V 340RPM
Numéro de type : | PG28-395 | |||||||||||||
Fiche technique évaluée de paramètre d'essai de C.C 24V | ||||||||||||||
Rapport de réduction (1h00) | 3,353 | 4,636 | 11,243 | 15,544 | 21,492 | 37,696 | 52,12 | 72,064 | 99,639 | 126,396 | 174,76 | 241,632 | 334,09 | 461,27 |
Aucune vitesse de charge (T/MN) | 2386 | 1726 | 712 | 515 | 372 | 212 | 153 | 111 | 80 | 63 | 46 | 33 | 24 | 17 |
Aucune charge (a) actuel | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 |
Couple évalué (kg.cm) | 0,37 | 0,43 | 0,74 | 1,79 | 2 | 2,26 | 3,39 | 4,06 | 4,73 | 5 | 15,63 | 17,84 | 26,3 | 28,4 |
Vitesse nominale (T/MN) | 1324 | 1243 | 562 | 322 | 260 | 174 | 112 | 90 | 71 | 53 | 35 | 27,3 | 19 | 15 |
Actuel évalué (A) | 0,764 | 0,623 | 0,462 | 0,615 | 0,55 | 0,407 | 0,534 | 0,44 | 0,359 | 0,345 | 0,634 | 0,515 | 0,611 | 0..42 |
Sortie (w) | 5,13 | 5,59 | 4,35 | 6,03 | 5,44 | 4,1 | 3,94 | 3,82 | 3,51 | 2,78 | 5,71 | 5,1 | 5,18 | 4,46 |
Couple de stalle (kg.cm) | 0,86 | 1,35 | 3 | 4,32 | 6,5 | 11 | 12,2 | 17 | 22,8 | 29,6 | 37,2 | 54,2 | Stalle interdite | |
Courant de stalle (A) | 1,464 | 1,72 | 1,54 | 1,525 | 1,518 | 1,61 | 1,86 | 1,526 | 1,5641 | 1,525 | 1,488 | 1,525 | ||
Longueur de boîte de vitesse (millimètres) | 23,2 | 29,8 | 36,4 | 43 | ||||||||||
Poids (g) : | 140 | 160 | 180 | 200 |
courbe dynamique du moteur
1. Vitesses en métal 2. Tout le rotor sont faits en bobine de cuivre pure, qui fait l'opération et la durée de vie du moteur plus stable. |
Dimensions (unité : millimètre) :
Utilisant l'encodeur : Un encodeur à effet Hall à deux voies est employé pour sentir la rotation d'un disque magnétique sur une saillie arrière de l'axe de moteur. L'encodeur de quadrature fournit une résolution de 16 impulsions par révolution de l'axe de moteur en comptant les deux bords des deux canaux. Pour calculer les comptes par révolution de la sortie de boîte de vitesse, multipliez le rapport de vitesse par 16. Le moteur/encodeur a six de code à couleurs, 8 avances du ″ (20 cm) terminées par un en-tête 1×6 femelle avec des 0,1 lancements de ″, suivant les indications de l'image principale de produit. Cet en-tête fonctionne avec les en-têtes masculins de ″ de la norme 0,1 et notre pullover masculin et fils precrimped. Si cet en-tête n'est pas commode pour votre application, vous pouvez tirer les fils sertis par replis hors de l'en-tête ou couper l'en-tête. La table suivante décrit les fonctions de fil : |
