Détails sur le produit:
|
Utilisation: | Appareil ménager, bicyclette électrique | Commutation: | Balayé |
---|---|---|---|
Vitesse (T/MN): | 12-1360rpm | Type: | Moteur de vitesse avec l'encodeur |
Efficacité: | IE 1 | Construction: | Aimant permanent |
Matériel: | Acier inoxydable | Tension: | 6V/12V/24V |
Surligner: | Petits moteurs de vitesse de C.C 60RPM,moteurs de vitesse de C.C d'encodeur de 25mm petits,Moteur de C.C de l'encodeur 60RPM |

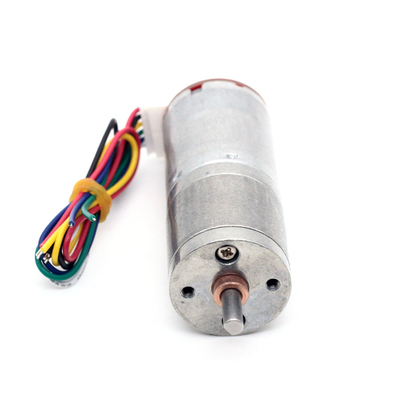

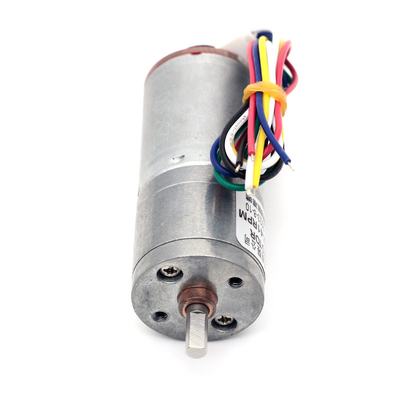

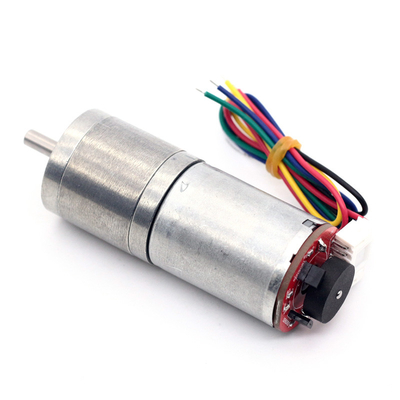

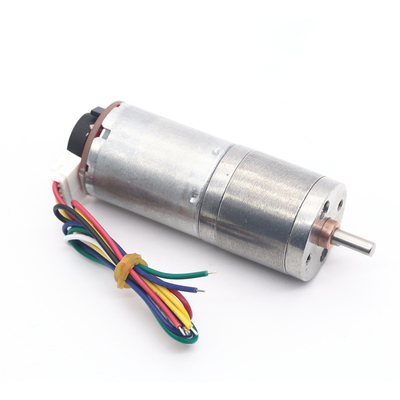

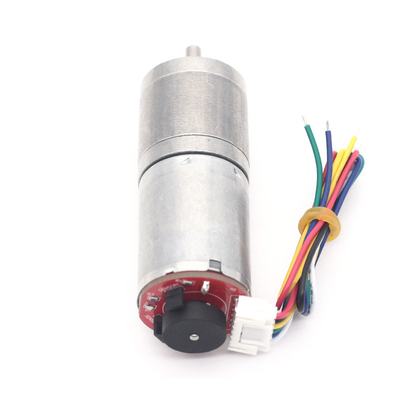

aimant permanent du couple 6v 60RPM de petits de C.C d'encodeur de 25mm haut moteurs de vitesse
moteur de vitesse de C.C de 25mm avec le moteur électrique de couple élevé de l'encodeur 6v 12v 24v
Tension : DC6V 12V 24V
Vitesse à vide : 12RPM, 16RPM, 35RPM, 60RPM, 77RPM, 130RPM, 170RPM, 280RPM, 620RPM, 1360RPM
Erreur : ±5%
Diamètre de moteur : 24.5mm
Longueur du corps de moteur : 40mm (référence)
Diamètre d'axe de sortie : 4mm (de type d)
Longueur d'axe de sortie : environ 9.5mm
Diamètre de boîte de vitesse : 25mm
La taille Detal de boîte de vitesse, voient svp la table
Câblage de la méthode :
Fil rouge - alimentation d'énergie positive en moteur (+) (positif de changement et négatif de moteur que la rotation changera)
Fil blanc - alimentation d'énergie négative en moteur (-) (positif de changement et négatif de moteur que la rotation changera))
Fil jaune - retour de signal (le tour de moteur on a 11 signaux)
Fil vert - retour de signal (le tour de moteur on a 11 signaux)
Fil bleu - le positif de l'alimentation d'énergie d'encodeur (+) (3.3-5V), ne peut pas être erroné
Fil noir - négatif d'alimentation d'énergie d'encodeur (-) (3.3-5V), ne peut pas être faux
Fiche technique :
Aucune charge | Sortie | Stalle | ||||||||
Tension évaluée | T/MN | Actuel (mA) | T/MN | Actuel (mA) | Couple (Kg.cm) | Sortie (W) | Couple (Kg.cm) | Actuel (mA) | Rapport (1 : 1) | Taille (L) |
6v | 1363 | 80 | 1090 | 380 | 0,1 | 2 | 0,8 | 900 | 4,4 | 18 |
6v | 646 | 80 | 516 | 380 | 0,23 | 2 | 1,5 | 900 | 9,6 | 17,5 |
6v | 281 | 80 | 238 | 380 | 0,5 | 2 | 4 | 900 | 21 | 19 |
6v | 176 | 80 | 150 | 380 | 0,85 | 2 | 5 | 900 | 35 | 21 |
6v | 133 | 80 | 113 | 380 | 1,1 | 2 | 6 | 900 | 45 | 21 |
6v | 77 | 80 | 65 | 380 | 1,95 | 2 | 10 | 900 | 78 | 23 |
6v | 58 | 80 | 46 | 380 | 3 | 2 | 15 | 900 | 103 | 25 |
6v | 35 | 80 | 28 | 380 | 4 | 2 | 25 | 900 | 171 | 25 |
6v | 26 | 80 | 20 | 380 | 5 | 2 | 35 | 900 | 226 | 27 |
6v | 16 | 80 | 13 | 380 | 9 | 2 | Interdit | 900 | 377 | 27 |
6v | 12 | 80 | 10 | 380 | 10 | 2 | Interdit | 900 | 500 | 18 |
12v | 1931 | 50 | 1351 | 250 | 0,11 | 4 | 0,44 | 1200 | 4,4 | 17,5 |
12v | 915 | 50 | 640 | 250 | 0,24 | 4 | 1 | 1200 | 9,6 | 19 |
12v | 399 | 50 | 279 | 250 | 0,55 | 4 | 2,2 | 1200 | 21 | 21 |
12v | 250 | 50 | 175 | 240 | 0,95 | 4 | 38 | 1200 | 35 | 21 |
12v | 188 | 50 | 131 | 240 | 1,26 | 4 | 5 | 1200 | 45 | 23 |
12v | 108 | 50 | 75 | 240 | 2,1 | 4 | 8,4 | 1200 | 78 | 23 |
12v | 82 | 50 | 57 | 240 | 2,88 | 4 | 11 | 1200 | 103 | 25 |
12v | 50 | 50 | 40 | 240 | 4,78 | 4 | 18 | 1200 | 171 | 25 |
12v | 37 | 50 | 29 | 240 | 6,3 | 4 | 14 | 1200 | 226 | 27 |
12v | 22 | 50 | 17 | 240 | 10 | 4 | Interdit | 1200 | 377 | 27 |
12v | 17 | 50 | 13 | 240 | 14 | 4 | Interdit | 1200 | 500 | 18 |
24v | 863 | 10 | 604 | 70 | 0,083 | 1 | 0,4 | 220 | 4,4 | 17,5 |
24v | 409 | 10 | 280 | 70 | 0,17 | 1 | 0,88 | 220 | 9,6 | 19 |
24v | 178 | 10 | 125 | 70 | 0,4 | 1 | 2 | 220 | 21 | 21 |
24v | 111 | 10 | 80 | 70 | 0,64 | 1 | 3,2 | 220 | 35 | 21 |
24v | 84 | 10 | 60 | 70 | 0,85 | 1 | 4,2 | 220 | 45 | 23 |
24v | 48 | 10 | 35 | 70 | 1,4 | 1 | 7,4 | 220 | 78 | 23 |
24v | 36 | 10 | 25 | 70 | 1,9 | 1 | 9,5 | 220 | 103 | 23 |
24v | 22 | 10 | 15 | 70 | 3,2 | 1 | 16 | 220 | 171 | 25 |
24v | 17 | 10 | 12 | 70 | 4,2 | 1 | 21 | 220 | 226 | 25 |
24v | 10 | 10 | 7 | 70 | 7 | 1 | 35 | 220 | 377 | 27 |
24v | 7,5 | 10 | 5 | 70 | 9,5 | 1 | 47 | 220 | 500 | 27 |
