Détails sur le produit:
|
Utilisation: | Pour le bricolage des robots moteurs de vitesses de voiture intelligents | Commutation: | Balayé |
---|---|---|---|
Le type: | Moteur d'engrenage avec kits de codage | Efficacité: | IE 1 |
Construction: | Aimant permanent | Matériel: | Acier inoxydable |
Voltage: | 6V/12V/24V | Vitesse de rotation sans chargement: | 7.5-1931RPM |

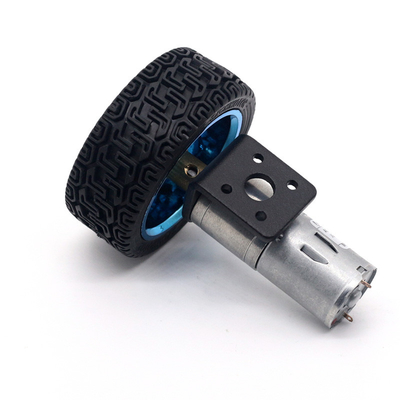

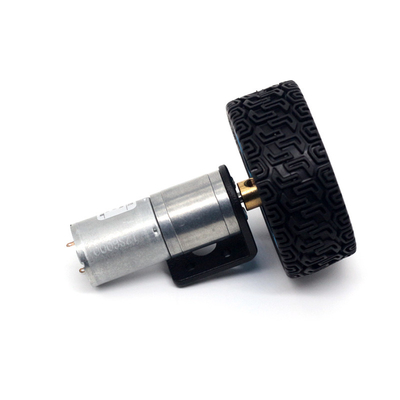

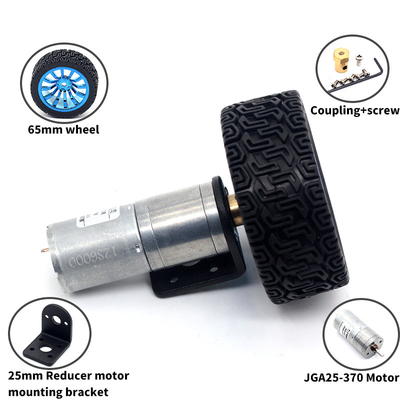

Kit d'accouplement de roues de 65 mm Moteur d'engrenage de 170 tours par minute
DiY Arduino engrenages moteurs 6V 12V 24V moteur à engrenages en continu avec encodeur et kit d'accouplement de roue 65mm
Les spécifications:
Le débit de la tension doit être supérieur ou égal à:
La vitesse sans charge: 12 tours par minute, 16 tours par minute, 35 tours par minute, 60 tours par minute, 77 tours par minute, 130 tours par minute, 170 tours par minute, 280 tours par minute, 620 tours par minute, 1360 tours par minute
Erreur: ± 5%
Diamètre du moteur: 24,5 mm
Le câblage:
Fil rouge - alimentation positive du moteur ((+)
Fil noir - alimentation négative du moteur(-) Fil vert - alimentation négative du codeur(-) (l'alimentation positive et négative du codeur ne permettent pas de se connecter mal;Fil bleu - alimentation positive du codeur ((+) (l'alimentation positive et négative du codeur ne permettent pas de se connecter mal, ((5-12v) fil jaune - retour de signal (11 signaux par moteur tourne un cercle) fil blanc - retour de signal (11 signaux par moteur tourne un cercle)
Longueur du corps moteur: 40 mm (ref)
Pour les véhicules à moteur électrique à combustion
Longueur de l'arbre de sortie: environ 9,5 mm
Diamètre de la boîte de vitesses: 25 mm
Taille de la boîte de vitesses Détails, voir le tableau
Méthode de câblage:
Pas de charge | Produits | Le dépôt | ||||||||
Voltage nominal | Rpm | Actuel (ma) | Rpm | Actuel (ma) | Le couple (en kg.cm) | Produit (W) | Le couple (en kg.cm) | Actuel (ma) | Ratio (1:1) | Taille ((L) |
6v | 1363 | 80 | 1090 | 380 | 0.1 | 2 | 0.8 | 900 | 4.4 | 18 |
6v | 646 | 80 | 516 | 380 | 0.23 | 2 | 1.5 | 900 | 9.6 | 17.5 |
6v | 281 | 80 | 238 | 380 | 0.5 | 2 | 4 | 900 | 21 | 19 |
6v | 176 | 80 | 150 | 380 | 0.85 | 2 | 5 | 900 | 35 | 21 |
6v | 133 | 80 | 113 | 380 | 1.1 | 2 | 6 | 900 | 45 | 21 |
6v | 77 | 80 | 65 | 380 | 1.95 | 2 | 10 | 900 | 78 | 23 |
6v | 58 | 80 | 46 | 380 | 3 | 2 | 15 | 900 | 103 | 25 |
6v | 35 | 80 | 28 | 380 | 4 | 2 | 25 | 900 | 171 | 25 |
6v | 26 | 80 | 20 | 380 | 5 | 2 | 35 | 900 | 226 | 27 |
6v | 16 | 80 | 13 | 380 | 9 | 2 | Interdit | 900 | 377 | 27 |
6v | 12 | 80 | 10 | 380 | 10 | 2 | Interdit | 900 | 500 | 18 |
12 v | 1931 | 50 | 1351 | 250 | 0.11 | 4 | 0.44 | 1200 | 4.4 | 17.5 |
12 v | 915 | 50 | 640 | 250 | 0.24 | 4 | 1 | 1200 | 9.6 | 19 |
12 v | 399 | 50 | 279 | 250 | 0.55 | 4 | 2.2 | 1200 | 21 | 21 |
12 v | 250 | 50 | 175 | 240 | 0.95 | 4 | 38 | 1200 | 35 | 21 |
12 v | 188 | 50 | 131 | 240 | 1.26 | 4 | 5 | 1200 | 45 | 23 |
12 v | 108 | 50 | 75 | 240 | 2.1 | 4 | 8.4 | 1200 | 78 | 23 |
12 v | 82 | 50 | 57 | 240 | 2.88 | 4 | 11 | 1200 | 103 | 25 |
12 v | 50 | 50 | 40 | 240 | 4.78 | 4 | 18 | 1200 | 171 | 25 |
12 v | 37 | 50 | 29 | 240 | 6.3 | 4 | 14 | 1200 | 226 | 27 |
12 v | 22 | 50 | 17 | 240 | 10 | 4 | Interdit | 1200 | 377 | 27 |
12 v | 17 | 50 | 13 | 240 | 14 | 4 | Interdit | 1200 | 500 | 18 |
24 v | 863 | 10 | 604 | 70 | 0.083 | 1 | 0.4 | 220 | 4.4 | 17.5 |
24 v | 409 | 10 | 280 | 70 | 0.17 | 1 | 0.88 | 220 | 9.6 | 19 |
24 v | 178 | 10 | 125 | 70 | 0.4 | 1 | 2 | 220 | 21 | 21 |
24 v | 111 | 10 | 80 | 70 | 0.64 | 1 | 3.2 | 220 | 35 | 21 |
24 v | 84 | 10 | 60 | 70 | 0.85 | 1 | 4.2 | 220 | 45 | 23 |
24 v | 48 | 10 | 35 | 70 | 1.4 | 1 | 7.4 | 220 | 78 | 23 |
24 v | 36 | 10 | 25 | 70 | 1.9 | 1 | 9.5 | 220 | 103 | 23 |
24 v | 22 | 10 | 15 | 70 | 3.2 | 1 | 16 | 220 | 171 | 25 |
24 v | 17 | 10 | 12 | 70 | 4.2 | 1 | 21 | 220 | 226 | 25 |
24 v | 10 | 10 | 7 | 70 | 7 | 1 | 35 | 220 | 377 | 27 |
24 v | 7.5 | 10 | 5 | 70 | 9.5 | 1 | 47 | 220 | 500 | 27 |
