Détails sur le produit:
|
Utilisation: | Pour la voiture intelligente de robot électronique | Commutation: | Balayé |
---|---|---|---|
Vitesse (T/MN): | 15-2000rpm | Type: | Moteur de vitesse de C.C 545 avec l'encodeur |
Efficacité: | IE 1 | Construction: | Aimant permanent |
Matériel: | Acier inoxydable | Tension: | 6V/12V/24V |
Surligner: | Moteur de réducteur de la vitesse 2000RPM,Moteur de réducteur de vitesse de Rosh,Mini moteur de vitesse en métal 2000RPM |

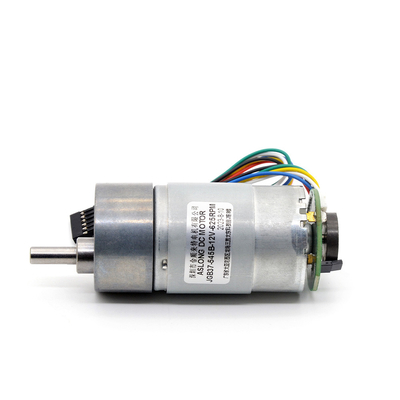

2000 C.C élevés du couple 24V de moteur de réducteur de vitesse en métal de t/mn avec l'encodeur
moteur de réducteur de vitesse de couple de t/mn de 24V dc 15 à 2000 haut avec l'encodeur de Holzer et la boîte de vitesse en métal
Spécifications de moteur de réducteur de vitesse
①Le nom du moteur : Le C.C a embrayé le moteur avec l'encodeur
②La tension que vous pouvez choisir pour ce moteur est C.C 6V ; C.C 12V et C.C 24V
③Après que vous choisissiez la tension du moteur, vous pouvez choisir une des vitesses suivantes pour acheter. Les vitesses suivantes se rapportent à la vitesse à vide du moteur, pas la vitesse de charge ;
Par exemple, 4RPM signifie que le moteur tourne 4 fois par minute sans charge.
C.C 6V ; Vous ne pouvez choisir l'aucune vitesse de charge avez :
4rpm/6rpm/11rpm/19rpm/24rpm/35rpm/55rpm/104rpm/166rpm/312rpm/500rpm.
C.C 12V ; Vous ne pouvez choisir l'aucune vitesse de charge avez :
8rpm/12rpm/23rpm/37rpm/47rpm/70rpm/110rpm/208rpm/332rpm/625rpm/1000rpm.
C.C 24V ; Vous ne pouvez choisir l'aucune vitesse de charge avez :
15rpm/24rpm/46rpm/75rpm/95rpm/140rpm/223rpm/415rpm/660rpm/1250rpm/2000rpm.
Choisissez une des vitesses, il y ayez un couple évalué correspondant de charge, ainsi quand vous choisissez la vitesse à vide du moteur, nous recommandons que vous vous référez à la charge avez évalué le couple du moteur selon la charge du projet au lieu du couple de stalle du moteur.
La vitesse du moteur est différente, et le couple du moteur est également différent. Par exemple, le paramètre de moteur que vous choisissez est 12v 8rpm, le couple du moteur est 35KG.CM, si le paramètre de moteur vous choisissez est 12v 1000rpm, et le couple du moteur est 0.5KG.CM. Ainsi plus le de vitesse de moteur vous choisissent est inférieur, plus le couple du moteur est grand. Réciproquement, plus la vitesse que vous choisissent est haute, plus le couple du moteur est petit.
Certains auront un doute. Si la vitesse maximale de ce moteur est achetée, comme 1000rpm, si nous ramenons la vitesse du moteur de 1000rpm à 8rpm, quand le moteur fonctionne à 8rpm, peut le couple du moteur la portée 35KG ?
C'est impossible. Quand la vitesse du moteur est ajustée, le couple du moteur diminuera également comme diminutions de vitesse. Par exemple, la vitesse du moteur que vous avez acheté est 1000rpm, et le couple du moteur est 0.5KG.CM. Quand vous réduisez la vitesse du moteur, le couple du moteur sera inférieur à 0.5KG. Si la vitesse du moteur est considérablement réduite, le couple du moteur également sera considérablement réduit.
Si vous achetez le plus à vitesse réduite de ce moteur, tel que 8rpm, le couple du moteur est 35KG, si vous ramenez la vitesse du moteur de 8rpm à 1rpm, le couple du moteur sera également inférieur à 35KG.
Ainsi vous devez considérer si le couple final du moteur peut atteindre la charge de votre projet après que le moteur soit ralenti. Sinon, vous devez envisager de choisir d'autres vitesses inférieures ou d'autres moteurs.
Vous pouvez nous contacter au sujet du principe du changement de couple avec la vitesse, nous pouvez vous aider à éviter d'acheter des erreurs, merci !
④Supposant que les paramètres du moteur vous acheter sont 12v 8rpm, la gamme de vitesse réglable du moteur est 0rpm à 8rpm, c.-à-d., la vitesse que vous choisissez d'acheter est la vitesse maximale réglable de gamme.

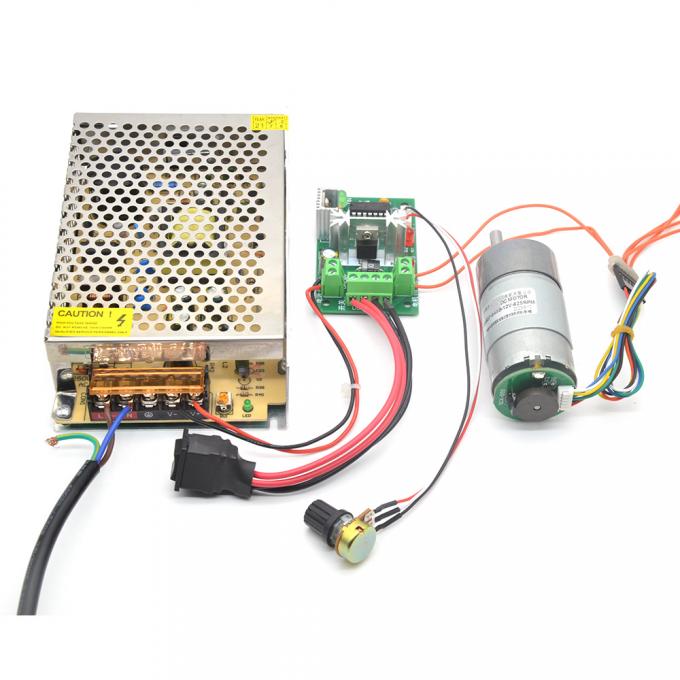

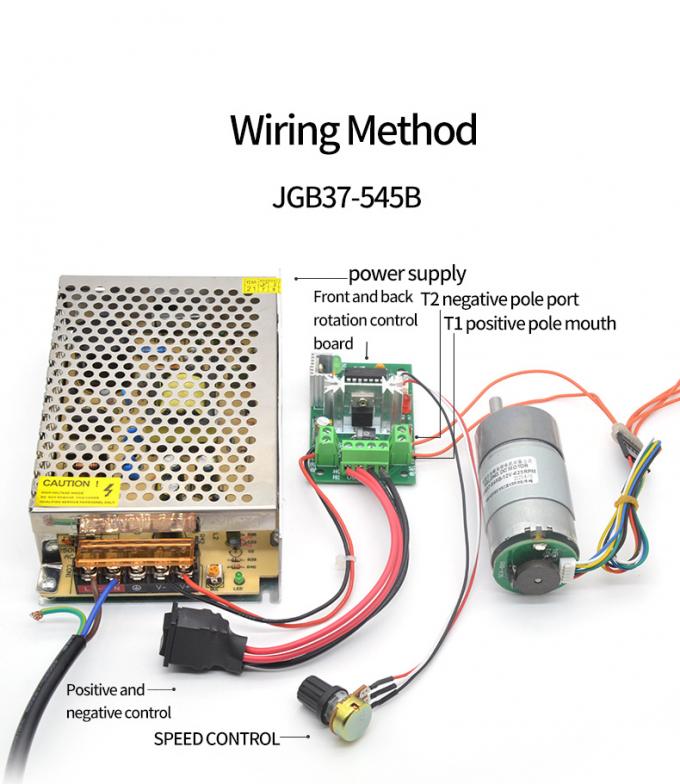

⑤Direction de la rotation du moteur : Onde entretenue ou CCW, appui renversé ;
Commandez le dans le sens horaire ou la rotation dans le sens contraire des aiguilles d'une montre du moteur en changeant la manière les électrodes positives et négatives sont reliées.

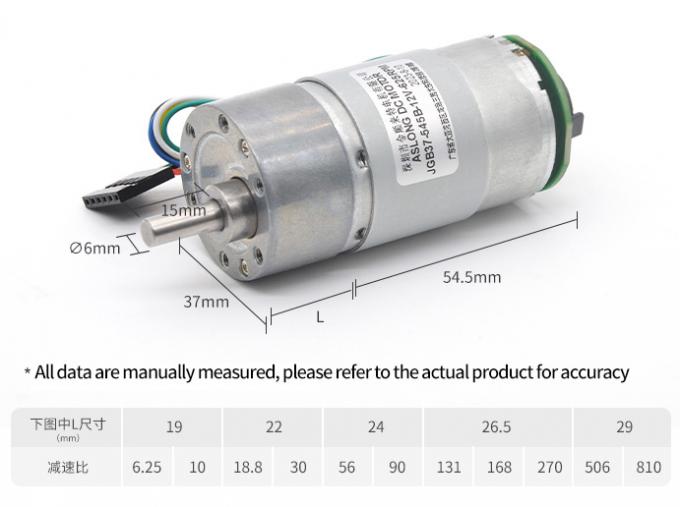

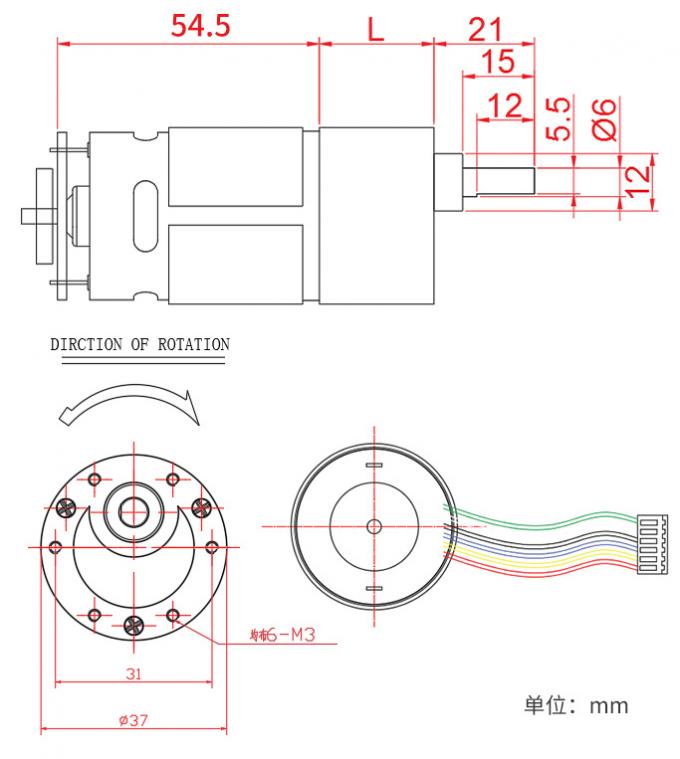

⑥La forme d'axe du moteur : le diamètre de l'axe de moteur est 6mm, se rapportent svp au diagramme de taille ci-dessous pour toutes les dimensions du moteur.

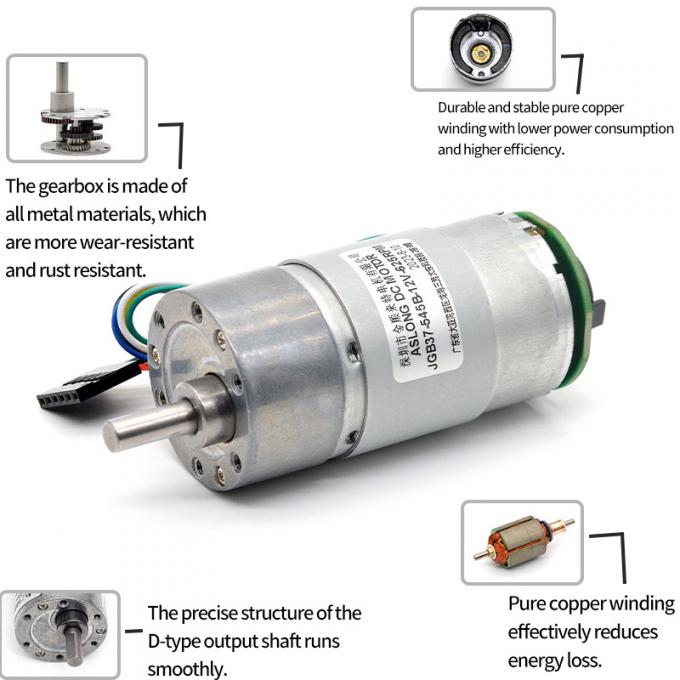

⑦Matériel de vitesse : Les vitesses en métal rendent le moteur pour la dernière fois plus long
⑧Le moteur a le bruit standard en travaillant. Si votre projet a des conditions pour le bruit fonctionnant du moteur, svp consultez-nous avant l'achat. Nous te donnerons quelques suggestions. Merci.
Quand le moteur est renversé, le bruit fonctionnant du moteur sera plus grand que la rotation en avant, qui est normale.
⑨Ce moteur convient à un grand choix de dispositifs intelligents, mais vous devez vérifier soigneusement si la taille, la tension, la vitesse et le couple du moteur conviennent à votre dispositif avant l'achat.
Ce qui suit est l'introduction de l'encodeur
①Le signal de sortie : phase d'onde rectangulaire (défaut) ab
②Gamme de température de fonctionnement : -40 degrés de Celsius à 120 degrés de Celsius
③Cet encodeur est un encodeur magnétique par accroissement à deux voies et de trois-canal. Il convient pour l'usage dans les environnements durs. Chaque encodeur magnétique contient une grille magnétique et une sensibilité magnétique pour détecter le moteur. La sortie a deux canaux avec un angle de phase de quadrature d'onde rectangulaire de 90 degrés ; Le moteur tourne une fois, et les signaux d'A et de B produisent 16 impulsions pièce.
④Caractéristiques d'encodeur : Tension de base 3.3V ou 5V de signal de fil biphasé de l'encodeur 17 d'ab
⑤Câblage des spécifications : Connecteur terminal de XH2.5-6PIN

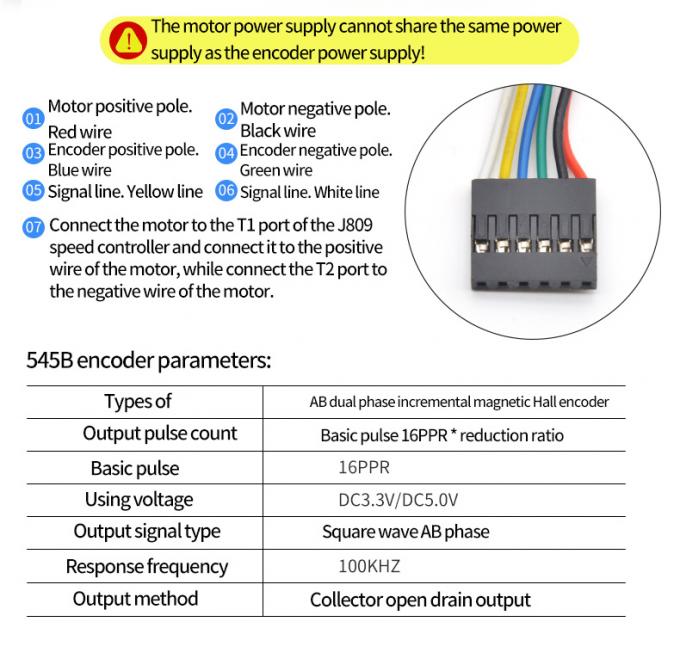

Introduction de connexion de l'encodeur
(1) ligne rouge : le poteau positif du moteur ; reliez au poteau positif de l'approvisionnement d'alimentation CC
(2) ligne noire : le poteau négatif du moteur ; reliez le poteau négatif de l'approvisionnement d'alimentation CC
(3) Ligne Verte : La terre de Hall Sensor
(4) ligne bleue : Alimentation d'énergie de capteur (Hall Sensor Vcc)
(5) ligne jaune : Signalez un point de sortie (Hall Sensor un Vout)
(6) ligne blanche : Point de sortie du signal B (Hall Sensor B Vout)
Fiche technique :
Modèle : JGB37-545B | Aucune charge | Sur la charge | Stalle | Boîte de vitesse Longueur |
|||||
Rapport de réduction | Volt évalué | ||||||||
Vitesse | Actuel | Couple | Vitesse | Actuel | Couple | Actuel | |||
V | T/MN | mA | Kg.cm | T/MN | KG.CM | millimètre | |||
6,3 | 6 | 500 | 100 | 0,2 | 400 | 0,45 | 1,5 | 1,8 | 19 |
10 | 6 | 312 | 100 | 04 | 260 | 045 | 25 | 18 | 19 |
19 | 6 | 166 | 100 | 0,8 | 140 | 0,45 | 4,7 | 1,8 | 22 |
30 | 6 | 104 | 100 | 1,2 | 88 | 0,45 | 7,5 | 18 | 22 |
56 | 6 | 55 | 100 | 22 | 47 | 0,45 | 14 | 18 | 24 |
90 | 6 | 35 | 100 | 32 | 29 | 0,45 | 22 | 1,8 | 24 |
131 | 6 | 24 | 100 | 52 | 20 | 045 | 32 | 1,8 | 265 |
168 | 6 | 19 | 100 | 67 | 15 | 045 | 35 | L'interdiction a fermé à clef | 265 |
270 | 6 | 11 | 100 | 10 | g | 0,45 | 35 | 265 | |
506 | 6 | 6 | 100 | 20 | 5 | 0,45 | 35 | 29 | |
810 | 6 | 4 | 100 | 32 | 3 | 0,45 | 35 | 29 | |
63 | 12 | 1000 | 200 | 0,5 | 800 | 1 | 3 | 5 | 19 |
10 | 12 | 625 | 200 | 08 | 530 | 1 | 5 | 5 | 19 |
19 | 12 | 332 | 200 | 1,4 | 280 | 1 | 94 | 5 | 22 |
30 | 12 | 208 | 200 | 1,5 | 176 | 1 | 15 | 5 | 22 |
56 | 12 | 110 | 200 | 45 | 95 | 1 | 28 | 5 | 24 |
90 | 12 | 70 | 200 | 72 | 58 | 1 | 35 | L'interdiction a fermé à clef | 24 |
131 | 12 | 47 | 200 | 105 | 40 | 1 | 35 | 265 | |
168 | 12 | 37 | 200 | 135 | 30 | 1 | 35 | 265 | |
270 | 12 | 23 | 200 | 216 | 19 | 1 | 35 | 265 | |
506 | 12 | 12 | 200 | 35 | 10 | 1 | 35 | 29 | |
810 | 12 | 8 | 200 | 35 | 65 | 1 | 35 | 29 | |
63 | 24 | 2000 | 400 | 01 | 1660 | 1,9 | 6 | 11 | 19 |
10 | 24 | 1250 | 400 | 1,6 | 1050 | 1,9 | 10 | 11 | 19 |
19 | 24 | 660 | 400 | 03 | 558 | 1,9 | 19 | H | 22 |
30 | 24 | 415 | 400 | 3,9 | 350 | 1,9 | 30 | 11 | 22 |
56 | 24 | 223 | 400 | 09 | 187 | 1,9 | 35 | L'interdiction a fermé à clef | 24 |
90 | 24 | 140 | 400 | 14 | 115 | 1,9 | 35 | 24 | |
131 | 24 | 95 | 400 | 20 | 80 | 1,9 | 35 | 265 | |
168 | 24 | 75 | 400 | 26 | 62 | 1,9 | 35 | 265 | |
270 | 24 | 46 | 400 | 35 | 38 | 1,9 | 35 | 265 | |
506 | 24 | 24 | 400 | 35 | 20 | 1,9 | 35 | 29 | |
810 | 24 | 15 | 400 | 35 | 13 | 1,9 | 35 | 29 |
