haut moteur de vitesse de C.C de couple de 37mm 12v 24v 1600 t/mn avec l'encodeur

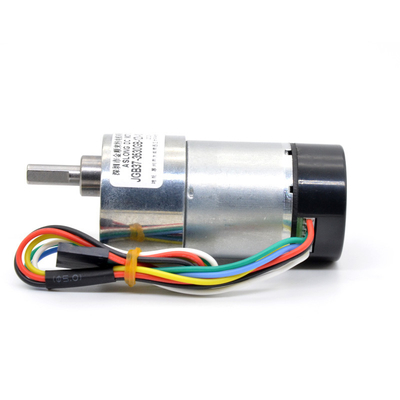

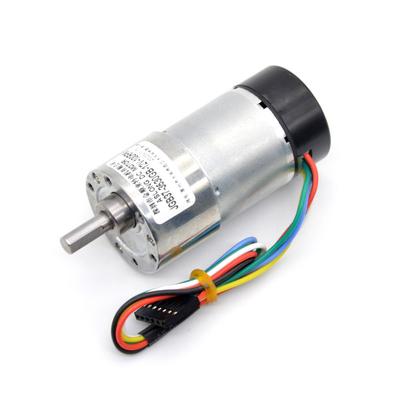

diamètre de 37mm tout le moteur de vitesse de C.C de la boîte 12v 24v de Metal Gear avec l'encodeur 7RPM à l'axe excentrique de couple élevé de motop de moteur à engrenages de 1600 t/mn
Introduction du moteur
1. Nom du moteur : Moteur de vitesse de C.C 12V 24V avec la couverture &protective d'encodeur
2. La tension évaluée ont C.C 12V et C.C 24V
3. C.C 12V ; Vous ne pouvez choisir l'aucune vitesse de charge avez :
6rpm/10rpm/18.5rpm/30rpm/38rpm/56rpm/89rpm/167rpm/267rpm/500rpm/800rpm
Couple évalué entre 0,32 à 41 KG.CM ; couple de stalle : entre 1.16-50KG.CM, on lui recommande que votre charge de projet pour ne pas dépasser le couple évalué ; Ne choisissez une aucune vitesse de charge dans C.C 12V, il y aura de couple évalué correspondant et le couple de stalle, se rapportent svp à la table de paramètre ci-dessous.
4. C.C 24V ; Vous ne pouvez choisir l'aucune vitesse de charge avez :
12rpm/20rpm/37rpm/60rpm/76rpm/111rpm/178rpm/333rpm/533rpm/1000rpm/1600rpm
Couple évalué entre 0,4 à 50 KG.CM ; couple de stalle : entre 1.7-60KG.CM, on lui recommande que votre charge de projet pour ne pas dépasser le couple évalué ; Ne choisissez une aucune vitesse de charge dans C.C 24V, il y aura de couple évalué correspondant et le couple de stalle, se rapportent svp à la table de paramètre ci-dessous.
5. Direction de la rotation du moteur : Onde entretenue ou CCW, appui renversé ;
Commandez le dans le sens horaire ou la rotation dans le sens contraire des aiguilles d'une montre du moteur en changeant la manière les électrodes positives et négatives sont reliées

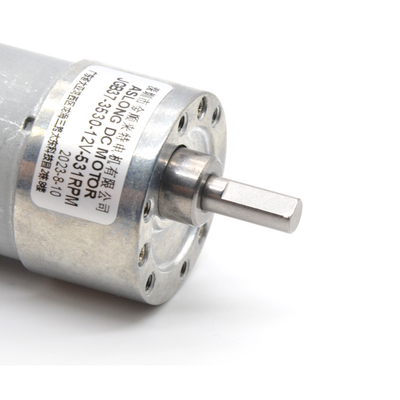

6. La forme d'axe du moteur : Le type de D, se rapportent svp au diagramme de taille ci-dessous pour toutes les dimensions du moteur.
7. Matériel de vitesse : Les vitesses en métal rendent le moteur pour la dernière fois plus long
8. La vitesse du moteur peut être ajustée utilisant le contrôleur de vitesse.
9. Le moteur a le bruit standard en travaillant. Si votre projet a des conditions pour le bruit fonctionnant du moteur, svp consultez-nous avant l'achat. Nous te donnerons quelques suggestions. Merci.
Quand le moteur est renversé, le bruit fonctionnant du moteur sera plus grand que la rotation en avant, qui est normale.
10. Ce moteur convient à un grand choix d'équipement de micro-automation. Tant que vous confirmez que la tension de moteur et le couple de votre choix conviennent à la tension et à la charge de votre projet avant achat, il n'y a aucune limite à la portée de l'utilisation de ce moteur.
Par exemple, Toy Car ; Rideaux électriques ; Moteurs de panneau d'affichage ; Appareils électroménagers etc.
Introduction d'encodeur

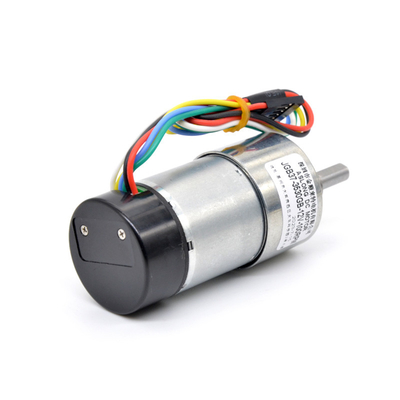

1. Caractéristiques exceptionnelles : Cet encodeur de witn de moteur ; le moteur a une fonction de mesure de vitesse ;
2. L'encodeur a la haute performance et est un encodeur magnétique par accroissement à deux voies et de trois-canal. Il peut s'adapter aux environnements durs. Chaque encodeur magnétique contient une grille magnétique et une sensibilité magnétique pour détecter le moteur. L'angle de phase de quadrature des deux canaux de la sortie est onde rectangulaire de Celsius de 90 degrés, le moteur a deux lignes, le moteur tourne un tour, chacun a produit 16 ondes rectangulaires
Ce qui suit est un schéma de principe de la connexion d'encodeur ; sortie de circuit ; sortie d'onde rectangulaire
Câblage de la méthode

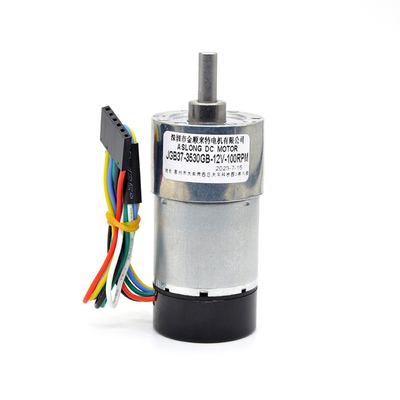

Ligne rouge : Poteau positif d'approvisionnement d'alimentation CC relié au moteur
Fil noir : Poteau négatif d'approvisionnement d'alimentation CC relié au moteur
Ligne Verte : Au sol de capteur
Ligne bleue : Alimentation d'énergie de capteur
Fil jaune : Signalez un point de sortie
Ligne blanche : Point de sortie du signal B
Structures :
1. Utilisez toutes les vitesses en métal
2. Bobine de cuivre pure avec la conductivité élevée superbe et la résistance à hautes températures
3. Le moteur a un encodeur, vous peut analyser le chiffre des révolutions
4. Utilisant les vitesses de haute qualité, les vitesses sont soumises à un traitement thermique et plus résistantes à l'usure, rendant le moteur pour la dernière fois plus long.
5. Le moteur de ce lien n'a pas un dispositif de couverture. Si vous avez besoin d'un moteur avec un dispositif de couverture, svp contactez-nous avant l'achat.
Table de paramètre de moteur :
Votre charge de projet ne devrait pas dépasser le couple évalué du moteur, autrement la vie du moteur sera réduite
Les paramètres dans la table ci-dessous sont les paramètres pour la tension évaluée de connexion de moteur 12v/24v
Si le moteur est relié à une entrée non-évaluée de tension, tous les paramètres du moteur changeront.
| JGB37-3530 Rate Volt DC12V | |||||||||||
| Rapport de réduction | 6,25 | 10 | 18,8 | 30 | 56 | 90 | 131 | 168 | 270 | 506 | 810 |
| Aucun courant de charge (mA) | <120> | <120> | <120> | <120> | <120> | <120> | <120> | <120> | <120> | <120> | <120> |
| Aucune charge T/MN | 1600 | 1000 | S31 | 333 | 178 | 111 | 76 | S9 | 37 | 20 | 12 |
| Couple de charge (kilogramme, cm) | 0,3 | 0,38 | 0,7 | 1,14 | 2,1 | 3,4 | 5 | 6,3 | 10 | 19 | 30 |
| Charge T/MN | 1120 | 800 | 424 | 266 | 412 | 88 | 60 | 47 | 29 | 16 | 9 |
| Courant de charge (mA) | <400> | <400> | <400> | <400> | <400> | <400> | <400> | <400> | <400> | <400> | <400> |
| Max Torque (Kg.cm) | 1 | 1.S2 | 2,8 | 4,5 | 8,4 | 13 | 20 | 25 | 40KG maximum | ||
| Longueur de réducteur de transmission (rrm) | 19 | 19 | 22 | 22 | 24 | 24 | 26,5 | 26,5 | 26,5 | 29 | 29 |
| JGB37-3530 Rate Volt DC24V | |||||||||||
| Rapport de réduction | 6,25 | 10 | 18,8 | 30 | 56 | 90 | 131 | 168 | 270 | 506 | 810 |
| Aucun courant de charge (mA) | <50> | <50> | <50> | <50> | <50> | <50> | <50> | <50> | <50> | ||
| Aucune charge T/MN | 960 | 600 | 319 | 200 | 107 | 66 | 45 | 35 | 22 | 12 | 7 |
| Couple de charge (kilogramme, cm) | 0,2 | 0,29 | 0,54 | 1,1 | 1,6 | 2,61 | 3,7 | 4,8 | 7,8 | 14 | 23 |
| Charge T/MN | 672 | 480 | 255 | 160 | 85 | 52 | 36 | 28 | 18 | 10 | 5,6 |
| Courant de charge (mA) | <100> | <100> | <100> | <100> | <100> | <100> | <100> | <100> | <100> | <100> | <100> |
| Max Torque (Kg.cm) | 1 | 1,16 | 2,1 | 4,4 | 6,4 | 10 | 14,8 | 19 | 31KG maximum | ||
| Longueur de boîte de vitesse (millimètres) | 19 | 19 | 22 | 22 | 24 | 24 | 26,5 | 26,5 | 26,5 | 29 | 29 |
| Vous pouvez acheter le moteur JGB37-3530 avec l'encodeur | |
| Si vous voulez juste avoir le distinct le moteur, vous pouvez choisir le moteur JGB37-3530 seulement. | |
| Nous offrons également le moteur 3530C |
